Geodaten für die Erstellung von OL-Karten

Zusammengestellt von Bernd Döhler und Doma Györffy


Drei wichtige Quellen für Geodaten sind

Übliche Kartenzeichenprogramme sind OpenOrienteering Mapper (kostenlos) und OCAD (kostenpflichtig). Typischerweise werden Daten aus zuvor genannten Quellen für die Verarbeitung in den zuvor genannten Programmen mit Hilfe von QGIS oder Karttapullautin vorbereitet.

Im folgenden finden sich nützliche Links und Erläuterungen zu den Geodaten und den Verarbeitungsprogrammen, um starke Grundlagen für die OL-Karten-Erstellung zu erzielen. Weiter unten wird zusammen gefasst, welche Geodaten verwende ich am besten für eine Waldkarte und für eine urbane OL-Karte. Danach werden die verschiedenen Geodaten kurz vorgestellt mit Gebrauchsanweisung.


Links:


Für ganz Eilige:

Benötigt man nur schnell eine Karte für ein Training, dann liefert https://oomap.dna-software.co.uk/ in wenigen Minuten meist ein brauchbares Ergebnis! Einfach mal ausprobieren.


Für einen ersten Blick auf die Höhenformationen

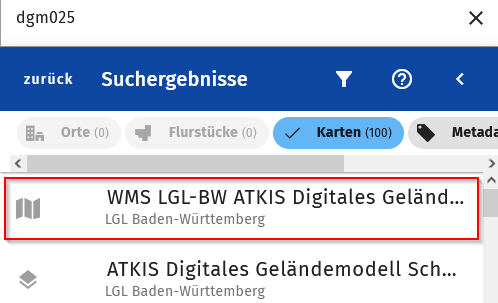

Um einen ersten Eindruck von den Höhenformationen eines Gebietes zu bekommen, kann man auf https://www.geoportal-bw.de eine DGM025-Karte anschauen. Dazu gibt man 'DGM025' in die Suchmaske ein und klickt das erste Ergebnis der Suche an (Schummerungskarte):





Welche Geodaten verwende ich für welche Karte?

Weiter unten wird die Handhabung der verschiedenen Geodaten erklärt. Hier fassen wir zusammen, wann man welche Geodaten am besten einsetzt.

Waldkarte

Folgende Geodaten werden empfohlen (alles kostenfrei):
  1. OpenStreetMap in OO Mapper bzw. OCAD importieren
  2. Höhenlinien aus DGM-Daten importieren
  3. Digitales Orthophoto (DOP) als Hintergrund laden
  4. Schummerungskarte aus DGM (Bodenrelief) als Hintergrund laden
  5. Schummerungskarte aus DOM (Bewuchshöhe) als Hintergrund laden
Falls ALS-Daten vorhanden:
  1. OpenStreetMap in OO Mapper bzw. OCAD importieren
  2. Höhenlinien aus ALS-Daten importieren
  3. Vegetation aus ALS-Daten mit Karttapullautin importieren
  4. Digitales Orthophoto (DOP) als Hintergrund laden
  5. Schummerungskarte aus DGM (Bodenrelief) als Hintergrund laden
  6. Schummerungskarte aus DOM (Bewuchshöhe) als Hintergrund laden


Sprintkarte

Folgende Geodaten werden empfohlen (alles kostenfrei):
  1. ALKIS in OO Mapper bzw. OCAD importieren
  2. Höhenlinien aus DGM-Daten importieren
  3. Digitales Orthophoto (DOP) als Hintergrund laden
  4. Schummerungskarte aus DOM (Bäume) als Hintergrund laden
OpenStreetView und AppleStreetView können hilfreich sein, wenn man an einer Sprint-Karte arbeitet, die nicht direkt „vor der eigenen Haustür“ liegt, falls beim Zeichnen Detailfragen z.B. zu Hauseingängen, Mauern, etc. aufkommen.




Übliche Geodaten mit kurze Anwendungsbeschreibung

OpenStreetMap

Karten können von OpenstreetMap.org exportiert und direkt in den OO Mapper oder OCAD importiert werden.
Kurze Anleitung



Kartenmaterial auf dem Open GeoData Portal

Das Landesamt für Geoinformation und Landentwicklung (LGL) des Lands Baden-Württemberg stellt etliche digitalen Karten zur Verfügung, die als Grundlage für die Aufnahme einer OL-Karte genutzt werden können (kostenlos erhältlich).

Diese digitalen Karten können nach Umwandlung durch das Programm QGIS in xyz- bzw. asc-Dateien in OCAD (ab Version 12) oder in den OpenOrienteering Mapper geladen werden.

1 Digitales Orthophoto (DOP20)


2 Digitales Geländemodell (DGM1 bzw. DGM025)


3 Digitales Oberflächenmodell (DOM1)

DOM1 stellt die Höhe des obersten/ersten Kontakts per Laser dar (im Gegensatz zum untersten/letzten), siehe auch ALS weiter unten. Es eignet sich daher als Vorlage, um Wald von Wiese zu unterscheiden; aber nicht um Bodenobjekte zu erkennen, z.B. Rinnen und Löcher (letzteres leistet z.B. die DGM-Schummerung).


4 Amtliche Liegenschaftskatasterinformationssystem (ALKIS)

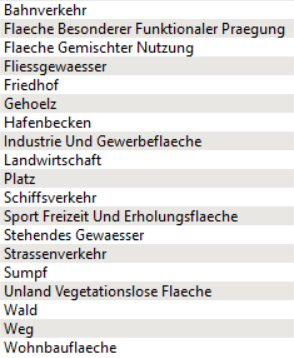

Um andere Objekte als Höhenlinien nicht nur als Vorlage zu verwenden, sondern als importierte Objekte kann man Hilfssymbole in OO Mapper definieren, auf die man die aus QGIS exportierten Objekte (.shp-Datei) beim Importieren in OO Mapper abbildet, und später einen Symbolwechsel durchführen für die, die man behalten möchte (die übrigen: löschen).
Besonders für Sprint-Karten kann ALKIS helfen, z.B. Flurstückgrenzen als .shp-Datei zu exportieren und in OO Mapper oder OCAD als Hilfsmerkmal zu importieren zwecks späterer Konvertierung zu Straßen.
In einigen Gemeinden gibt es sogar ein Baum-Kataster (z.B. Karlsruhe). Dieses einzubeziehen, kann für Sprint-Karten sehr hilfreich sein!


5 Hausumringe (HU)


6 Digitales Basislandschaftsmodell (Basis-DLM)

An Basis-DLM ist problematisch, dass lineare Obkjekte wie Strassen (oben als …_l.shp gelistet) bei Sprint-Massstab oft eine flächige Darstellung erfordern. Dann ist deren Mittellinie aus Basis-DLM nicht hilfreich! Man verwende lieber die Flurstückgrenzen aus ALKIS als Straßenbegrenzung.




Airborne Laser Scanning (ALS) Daten von lgl-bw.de

Die ALS-Daten sind eine Obermenge der DGM und DOM-Daten und werden im Volksmund LiDAR-Daten genannt. Die gesamte Punktwolke über alle Höhen (=ALS) wird benötigt, z.B. für das automatische Einlesen der Vegetation (s. unten). Neben den obersten (=DOM) und untersten bzw. boden (=DGM) Punkten erhält man auch solche dazwischen. Diese können mit Hilfe des Programms Karttapullautin durch entsprechende Parametersetzung „als separate Objekte herausgefiltert“ und als Objekte (=Vegetation) importiert und dargestellt werden; mehr dazu in Domas Anleitung weiter unten.
In BaWü kosten diese Daten €80 pro Quadratkilometer. Es ist wichtig, möglichst neue Daten zu kaufen/bekommen; denn sonst stimmen die Grünstufen, auf die es uns ja ankommt, womöglich schon nicht mehr (weil Schonungen hochwachsen, Kahlschläge vorgenommen werden, etc.) – also nichts kaufen, was älter als 4-5 Jahre alt ist! Eine Übersicht zu der Beziehung DOM, DGM und ALS findet sich in der Tabelle hier.

ALS1 - Daten von 2000-2005
ALS2 - Daten von 2016-2021
ALS3 - Daten ab 2022, laufend


Automatisches Einlesen der Vegetation von Laserscandaten

Bei Laserscandaten handelt es sich um die oben schon genannten Airborne Laser Scanning (ALS) Daten. Sie sind auch Grundlage der übrigen oben aufgelisteten Formate und werden hier direkt (also ohne Filterung, Klassifikation oder Aggregation) verwendet. In einigen Ländern/Gebieten sind sie kostenlos (z.B. Schweiz, Frankreich, Schweden, NRW, etc) – nicht so in BaWü.
Das zur Verarbeitung für unsere Zwecke benötigte Programm Karttapullautin ist kostenlos. Am besten macht man sich mit der Parametrisierung vertraut, indem man ein kleines Stück des zu kartierenden Gebiets auswählt, und so mit geringem Aufwand Kalkulationsergebnis und Realität zu vergleichen kann, bevor man Parameter anpasst/optimiert und erneut die Kalkulation und den Vergleich durchführt … bis man zufrieden ist. Die Rechenzeit von Karttapullautin kann je nach Größe des Gebiets schon mal Stunden dauern; aber es wird laufend verbessert und neuere Versionen werden schneller und schneller!

Einleitung Vegetationskartierung von Doma erstellt
Anleitung vom Programmierer




Frei zugängliche Laserscandaten anderer Regionen

Schweiz
Frankreich
Bayern


Liste der LiDAR-Quellen in Europa

Liste
